Boxe Audio de linie – cum se conecteaza un sistem de sonorizare de 100V

Boxe de linie – cum se conecteaza un sistem audio de sonorizare de 100V

Sistemele de difuzoare de linie 100V sunt cel mai economic mod de a instala un sistem de sunet cu mai multe boxe. Acestea sunt denumite adesea si cu temenul de „radioficare” datorita modului de conectare. Termenul de sistem 100V se referă la tensiunea maximă de ieșire a amplificatorului. Pentru a genera această înaltă tensiune, amplificatorul este echipat cu un transformator gradat. Acesta crește tensiunea normală de ieșire de aproximativ 30 de volți, până la 100 de volți

Ce este un sistem audio 100V?

Un sistem audio 100V (numit și sistem de linie 100V, linie de 100V sau sistem de radioficare) este o metodă de distribuție a semnalului audio care permite alimentarea unui număr mare de boxe folosind un singur traseu de cablu.

Spre deosebire de sistemele clasice cu impedanță redusă (4Ω sau 8Ω), unde conectarea mai multor boxe necesită calcule privind impedanța totală și configurări serie-paralel, într-o instalație 100V fiecare boxă este prevăzută cu un transformator propriu.

Acest transformator adaptează semnalul primit de la amplificator la impedanța difuzorului, permițând conectarea tuturor boxelor în paralel, fără ca acestea să afecteze funcționarea întregului sistem.

Rezultatul este o instalație mai simplă, mai sigură și mult mai ușor de extins.

Cum se conectează un sistem audio 100V? Ghid complet pentru boxe și amplificatoare

Sistemele audio cu linie de 100V reprezintă soluția standard pentru sonorizarea spațiilor comerciale și a clădirilor în care este necesară conectarea unui număr mare de boxe pe distanțe lungi. Față de instalațiile clasice de 4 sau 8 Ohmi, un sistem 100V permite distribuirea uniformă a sunetului fără calcule complicate de impedanță și fără pierderi semnificative de semnal.

Acest tip de instalație este utilizat zilnic în restaurante, hoteluri, școli, biserici, magazine, centre comerciale, hale industriale, clădiri de birouri și multe alte spații unde sunt necesare anunțuri vocale, muzică ambientală sau sisteme Public Address (PA).

În acest ghid vei afla cum funcționează un sistem de sonorizare 100V, care sunt avantajele sale, cum se conectează corect boxele și amplificatorul și ce trebuie să ai în vedere atunci când alegi componentele potrivite.

Principala diferență între un sistem de boxe cu impedanță joasă (4 sau 8 ohmi) este modul în care difuzoarele sunt conectate la amplificator. Cu sistemul convențional cu impedanță joasă trebuie avut grijă specială pentru a menține impedanța corectă a amplificatorului, si va trebui sa aplicam variante de conectare serie-paralel (conform desenului de mai sus)

Într-un sistem de linie de 100V, un număr mare de difuzoare pot fi conectate la un singur cablu de boxe. Cu instalarea pe linie de 100V, fiecare difuzor sau boxa este echipat cu un transformator coborator si putem aplica o conectare cu multe boxe legate in paralel.

Cum funcționează un sistem de sonorizare 100V?

La baza unui sistem 100V se află un amplificator de linie 100V, echipat cu un transformator de ieșire care ridică tensiunea semnalului audio până la aproximativ 100 V.

Această tensiune mai mare permite transportul eficient al semnalului pe distanțe lungi, reducând pierderile de putere și permițând utilizarea unor cabluri cu secțiune mai mică decât în cazul sistemelor clasice.

Fiecare boxă conectată la linia de 100V conține un transformator care reduce tensiunea la nivelul necesar difuzorului și stabilește puterea consumată de acesta.

De aceea, în loc să calculezi impedanța totală a boxelor, trebuie doar să însumezi puterea fiecărei boxe și să alegi un amplificator care poate furniza această putere, păstrând o rezervă de aproximativ 10–20%.

Această metodă simplifică semnificativ proiectarea și instalarea sistemelor audio profesionale.

Rolul transformatorului 100V

Fiecare boxă destinată sistemelor 100V este prevăzută cu un transformator audio.

Acesta are două roluri importante:

• adaptează tensiunea de 100V la difuzor;
• stabilește puterea consumată de fiecare boxă.

Majoritatea transformatoarelor oferă mai multe prize de putere.

De exemplu:

• 2,5 W;
• 5 W;
• 10 W;
• 20 W;
• 40 W.

Instalatorul poate selecta puterea dorită în funcție de nivelul de volum necesar în fiecare zonă.

Astfel, într-un restaurant, boxele din sala principală pot funcționa la o putere mai mare decât cele din holuri sau grupurile sanitare, toate fiind alimentate de același amplificator.

Aici sunt cateva din cele mai avantajoase variante de sisteme de 100V

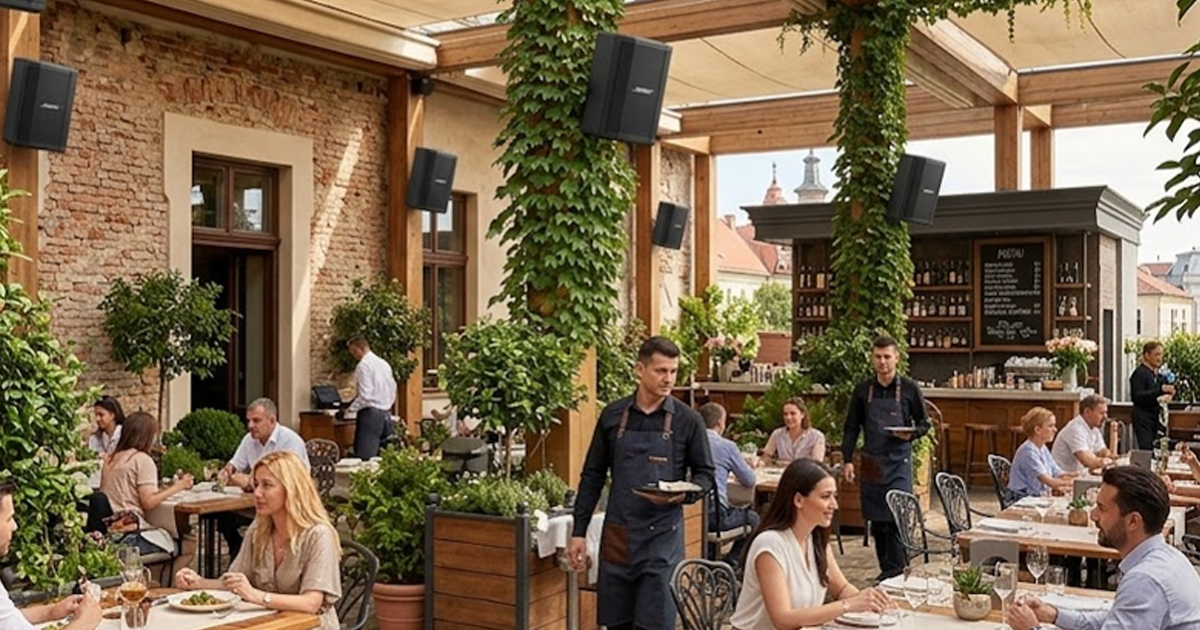

Sisteme audio ambientale pentru cafenele, restaurante și hoteluri

Cum aleg amplificatorul potrivit?

Într-un sistem 100V nu se calculează impedanța totală, ci puterea totală consumată de boxe.

Calculul este foarte simplu.

Se însumează puterea tuturor boxelor conectate la instalație.

Exemplu:

• 8 boxe × 10 W = 80 W

Pentru funcționare sigură este recomandat ca amplificatorul să ofere o rezervă de aproximativ 20%.

În acest caz este indicat un amplificator de 100-120 W.

Această rezervă permite redarea muzicii fără distorsiuni și oferă posibilitatea extinderii ulterioare a sistemului.

Vezi Amplificatoare 100V

Conectare sistem linie 100V – Cablu pentru boxe de 100V

Marele avantaj al sistemului de 100V este faptul ca putem folosi cabluri lungi pe distante mari, fara a compromite randamentul sistemului audio. Cand conectam un sistem de 100V, este important sa folosim cablu de diametru adecvat.

Întrucât tensiunile se pot apropia de 100 de volți, trebuie să se folosească în permanență un cablu dublu izolat. Cablul trebuie să fie securizat în mod corespunzător, iar conductoarele trebuie să fie ferite de orice sursă potențială de interferență. Acestea includ alte cabluri: rețea trifazica, date, cabluri telecom etc.

Lungimea cablului si puterea disipata vor satbili diametrul conductoruului.

Comutarea boxelor

Atunci când comutați difuzoarele de 100 volți „pornit” sau „oprit”, este necesar să folosiți circuitul indicat mai jos. Acest circuit vă va asigura că difuzorul nu va fi afectat prin preluarea inductivă a cablului deconectat, acest lucru se poate întâmpla atunci când difuzoarele sunt comutate la amplificator și lăsați cablurile cu capăt lung neconectate.

Controlul de volum – conectare potentiometru

Există două moduri de a regla volumul difuzoarelor individuale de 100V. Unele incinte pot fi echipate cu un potențiometru înfășurat prin sârmă care absoarbe puterea reducând astfel volumul difuzorului. Acesta este un mod foarte ineficient de reducere a volumului și funcționează numai cu boxe cu putere joasă.

Metoda preferată folosește potentiometre care sunt special concepute pentru funcționarea liniei 100V (atenuatoare) și conectate pur și simplu între amplificator și difuzor. Puterea maximă a puterii de control a volumului trebuie să fie respectată și să nu fie depășită, altfel se pot produce daune atât la atenuatorul de control, cât și la amplificator.

De ce sunt atât de populare sistemele 100V?

Popularitatea sistemelor de linie 100V se datorează flexibilității și costurilor reduse de instalare.

Principalele avantaje sunt:

• conectarea unui număr mare de boxe pe aceeași linie;
• cablare simplă, fără configurații serie-paralel;
• pierderi reduse pe trasee lungi;
• posibilitatea utilizării cablurilor cu secțiune mai mică;
• extinderea facilă a instalației prin adăugarea de boxe noi;
• reglarea individuală a puterii fiecărei boxe prin transformator;
• fiabilitate ridicată în aplicații comerciale și industriale.

Aceste caracteristici au făcut ca sistemele 100V să devină standardul pentru sonorizarea ambientală și pentru sistemele Public Address utilizate în întreaga lume.

Unde se utilizează sistemele audio 100V?

Un sistem de sonorizare 100V este recomandat ori de câte ori trebuie acoperită o suprafață mare sau când sunt necesare mai multe puncte de redare audio.

Cele mai frecvente aplicații sunt:

• restaurante și cafenele;
• hoteluri și pensiuni;
• școli și universități;
• biserici și lăcașuri de cult;
• magazine și supermarketuri;
• centre comerciale;
• săli de conferințe;
• clădiri de birouri;
• hale industriale și depozite;
• spitale și clinici;
• săli de sport;
• parcuri și terase;
• aeroporturi și gări.

În toate aceste situații, obiectivul este același: distribuirea uniformă a sunetului, fără diferențe mari de volum între diferitele zone și fără a complica instalarea.

Diferența dintre un sistem 100V și un sistem de 4 sau 8 Ohmi

Una dintre cele mai frecvente întrebări este dacă un sistem de sonorizare trebuie realizat pe linie 100V sau folosind boxe cu impedanță redusă de 4 sau 8 Ohmi.

Ambele variante au avantaje, însă sunt proiectate pentru aplicații diferite.

Într-un sistem clasic de 4 sau 8 Ohmi, boxele sunt conectate direct la amplificator, iar impedanța totală trebuie calculată cu atenție. Dacă sunt conectate prea multe boxe sau impedanța rezultată este prea mică, amplificatorul poate intra în protecție sau chiar se poate defecta.

În schimb, într-un sistem de linie 100V, fiecare boxă este echipată cu un transformator care adaptează semnalul audio. Din acest motiv, toate boxele pot fi conectate în paralel, fără calcule complicate privind impedanța.

Acesta este unul dintre motivele pentru care sistemele 100V sunt preferate în instalațiile comerciale și în proiectele de mari dimensiuni.

Sisteme 100V recomandate pentru diferite aplicații

Tehnologia 100V este utilizată într-o gamă largă de proiecte, indiferent de dimensiunea acestora.

Este recomandată pentru:

• restaurante și cafenele;
• hoteluri și pensiuni;
• școli și grădinițe;
• biserici;
• magazine și supermarketuri;
• centre comerciale;
• clădiri de birouri;
• hale industriale;
• depozite;
• clinici și spitale;
• săli de conferințe;
• parcuri și terase;
• spații publice.

Prin alegerea unui sistem dimensionat corect și a unor componente de calitate, vei obține o sonorizare uniformă, clară și ușor de administrat, indiferent de complexitatea proiectului.

Greșeli frecvente la instalarea unui sistem audio 100V

Deși sistemele de sonorizare pe linie de 100V sunt mai ușor de instalat decât sistemele clasice de 4 sau 8 Ohmi, există câteva greșeli care pot afecta performanța și fiabilitatea instalației.

Alegerea unui amplificator prea mic

Una dintre cele mai întâlnite greșeli este alegerea unui amplificator fără suficientă rezervă de putere.

Dacă puterea totală a boxelor este foarte apropiată de puterea maximă a amplificatorului, acesta va funcționa permanent la limită, ceea ce poate provoca distorsiuni, supraîncălzire și reducerea duratei de viață.

În practică, este recomandat ca amplificatorul să dispună de o rezervă de aproximativ 20% peste puterea totală instalată.

Reglarea incorectă a transformatoarelor

Majoritatea boxelor 100V permit selectarea mai multor niveluri de putere prin intermediul transformatorului integrat.

De exemplu:

• 5 W
• 10 W
• 20 W
• 30 W

Selectarea unei puteri prea mari poate conduce la un consum inutil de energie și la încărcarea excesivă a amplificatorului, în timp ce o putere prea mică poate face ca anumite zone să fie insuficient sonorizate.

Înainte de instalare este recomandată stabilirea nivelului de presiune sonoră necesar pentru fiecare spațiu.

Utilizarea unui cablu necorespunzător

Calitatea cablului influențează fiabilitatea întregului sistem.

Pentru instalațiile permanente se recomandă utilizarea cablurilor din cupru, cu izolație de calitate și secțiunea adaptată lungimii traseului.

De asemenea, cablurile audio nu trebuie montate în același traseu cu circuitele de alimentare de 230 V sau cu alte cabluri care pot genera interferențe electromagnetice.

Amplasarea greșită a boxelor

Chiar și cele mai performante echipamente nu pot oferi rezultate bune dacă sunt montate incorect.

Boxele trebuie distribuite astfel încât să acopere uniform întreaga suprafață.

Este preferabilă utilizarea unui număr mai mare de boxe care funcționează la un volum moderat decât montarea unui număr redus de boxe setate la volum maxim.

Această soluție oferă o distribuție mai uniformă a sunetului și un confort auditiv superior.

Avantajele unui sistem de sonorizare 100V

Tehnologia de linie 100V este utilizată de zeci de ani în instalațiile profesionale datorită numeroaselor beneficii pe care le oferă.

Printre cele mai importante avantaje se numără:

• conectarea simplă a unui număr mare de boxe;
• cablare rapidă și economică;
• pierderi reduse pe distanțe lungi;
• posibilitatea extinderii instalației fără modificări majore;
• controlul individual al puterii fiecărei boxe;
• fiabilitate ridicată în exploatare;
• costuri reduse de întreținere;
• compatibilitate cu o gamă variată de boxe și amplificatoare.

Din aceste motive, sistemele 100V sunt standardul pentru sonorizarea ambientală și sistemele Public Address.

Când NU este recomandat un sistem 100V?

Deși este extrem de versatil, un sistem 100V nu reprezintă întotdeauna cea mai bună alegere.

Pentru aplicațiile unde este necesară o putere foarte mare și o fidelitate ridicată, precum:

• concerte live;
• cluburi;
• sisteme Line Array;
• subwoofere profesionale;
• monitorizare de scenă;
• sisteme Hi-Fi;

sunt preferate sistemele clasice cu impedanță redusă (4 sau 8 Ohmi).

Acestea permit transferul unor puteri foarte mari și oferă performanțe excelente pentru redarea muzicii la nivel profesional.

În schimb, pentru distribuirea uniformă a muzicii ambientale și a mesajelor vocale, sistemele 100V rămân cea mai eficientă soluție.

Întrebări frecvente despre sistemele audio 100V

Pot conecta boxe normale de 8 Ohmi la un amplificator 100V?

Nu direct. Un amplificator de linie 100V este proiectat să funcționeze împreună cu boxe echipate cu transformator de linie. Conectarea directă a unei boxe de 8 Ohmi la ieșirea de 100V poate deteriora echipamentele.

Pot combina boxe de puteri diferite?

Da. Într-un sistem 100V pot fi utilizate boxe configurate la puteri diferite, atât timp cât suma puterilor nu depășește capacitatea amplificatorului.

Pot adăuga ulterior alte boxe?

Da. Acesta este unul dintre cele mai importante avantaje ale sistemelor 100V. Extinderea instalației este simplă și presupune doar conectarea noilor boxe la aceeași linie și recalcularea puterii totale.

Pot controla separat anumite zone?

Da. Amplificatoarele moderne permit gestionarea mai multor zone independente, astfel încât fiecare zonă poate avea propriul nivel de volum sau poate reda surse audio diferite, în funcție de modelul ales.

Soluții complete pentru sonorizare profesională

La Noiz găsești toate componentele necesare realizării unui sistem complet de sonorizare 100V, indiferent de dimensiunea proiectului.

Poți alege dintre:

• amplificatoare 100V;
• boxe de tavan;
• boxe de perete;
• boxe tip coloană;
• proiectoare de sunet;
• difuzoare pentru exterior;
• controlere și mixere;
• microfoane pentru anunțuri;
• cabluri audio și accesorii.
• SISTEME COMPLETE PENTRU RESTAURANTE

Specialiștii Noiz te pot ajuta să dimensionezi corect instalația și să alegi echipamente compatibile cu aplicația ta, fie că este vorba despre un restaurant, hotel, școală, biserică, magazin sau o clădire de birouri.

Concluzie

Un sistem audio 100V reprezintă cea mai practică soluție pentru sonorizarea spațiilor unde este necesară distribuirea uniformă a sunetului pe suprafețe mari și conectarea unui număr mare de boxe. Datorită instalării simple, flexibilității și posibilității de extindere, această tehnologie este utilizată în majoritatea proiectelor de sonorizare ambientală și Public Address.

Alegerea unui amplificator dimensionat corect, utilizarea unor boxe compatibile și proiectarea atentă a instalației sunt esențiale pentru obținerea unui sistem fiabil și ușor de administrat pe termen lung
