Cablu Audio – cum alegi cablurile potrivite pentru un sunet clar și echilibrat

cablu audio


Ghid Noiz.ro • Audio profesional & Hi-Fi

Un cablu audio bun nu transformă miraculos sunetul, dar păstrează conexiunea stabilă și transmite semnalul în condiții potrivite. În acest ghid reunim explicațiile despre cabluri XLR, Jack, RCA, Speakon, cabluri pentru boxe și cabluri Hi-Fi, inclusiv Phono, Interconnect și conexiuni digitale.

Vei afla ce se conectează cu fiecare cablu, cum alegi secțiunea și lungimea, când este utilă ecranarea și ce greșeli merită evitate.

Microfoane & PAHi-Fi & pickupBoxe active / pasiveConexiuni digitale

1. Tipuri de cabluri audio și mufe: ce alegi?

Primul criteriu nu este prețul, ci semnalul transportat: nivel microfon, nivel de linie, semnal digital sau putere către o boxă pasivă. Două mufe care arată la fel nu garantează aceeași funcție.

Tip / mufă Aplicație uzuală Ce trebuie verificat
XLR (3 pini) Microfon, mixer, DSP, boxă activă Intrare și ieșire compatibile; balansat dacă ambele dispozitive suportă
Jack TS 6,35 mm Chitară, instrumente, semnal mono nebalansat Lungime moderată; pentru distanțe mari poate fi util un DI Box
Jack TRS 6,35 mm Semnal mono balansat, stereo sau căști Rolul exact al portului: TRS nu înseamnă automat balansat
RCA (Cinch) Amplificator Hi-Fi, CD player, ieșire subwoofer Conexiune analogică sau digitală? Nivel PHONO ori LINE?
Speakon / speakON Amplificator către boxe pasive PA Schema pinilor, polaritate, compatibilitate NL2/NL4
Cablu de boxe Amplificator către boxe pasive Hi-Fi / PA Secțiune, lungime, impedanță, borne / conectori
Optic / coaxial / USB Televizor, DAC, streamer, receiver AV Standardul digital și formatele suportate

Regulă rapidă: semnalul de linie și microfon se transportă prin cabluri de semnal potrivite, de regulă ecranate. Ieșirea de putere a unui amplificator se conectează la boxe pasive prin cablu dedicat pentru boxe, nu prin RCA/XLR de semnal. Descoperă gama de cabluri audio și conectori audio de pe Noiz.ro.

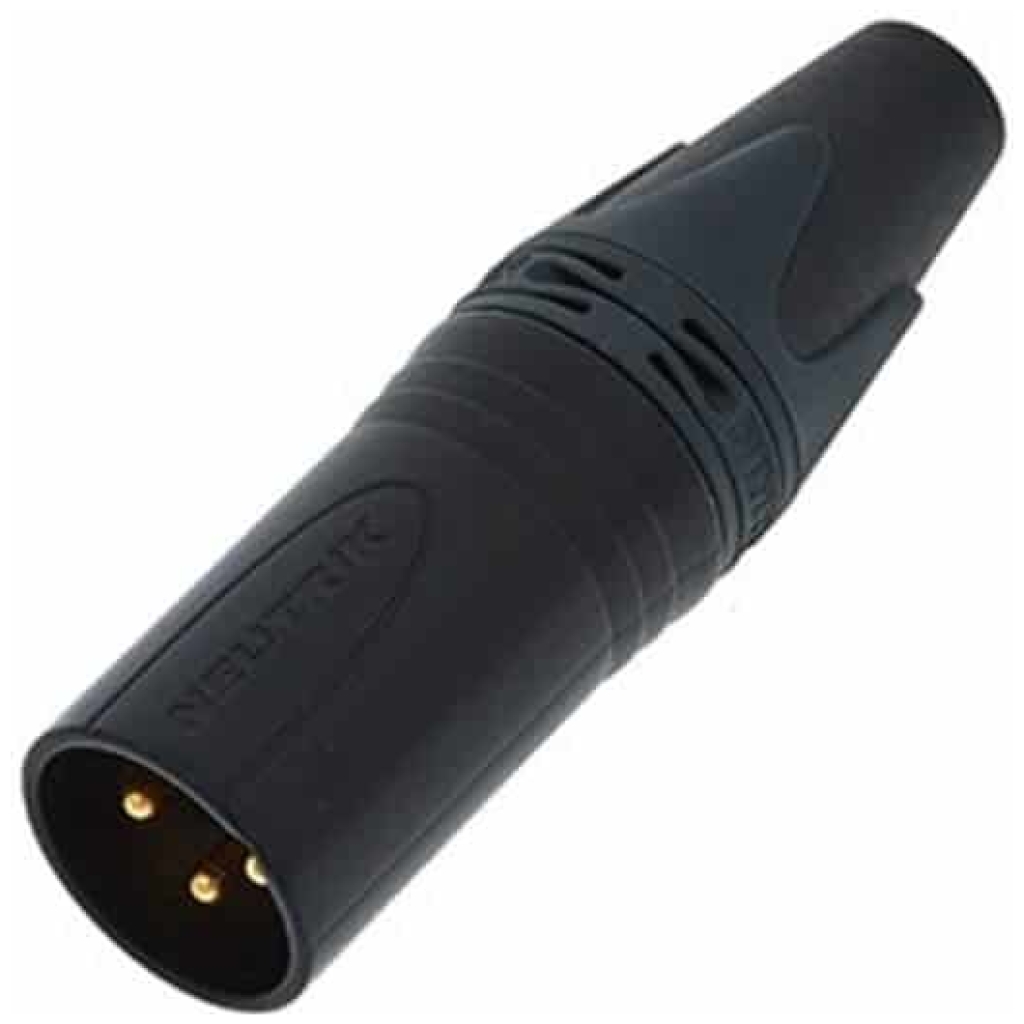

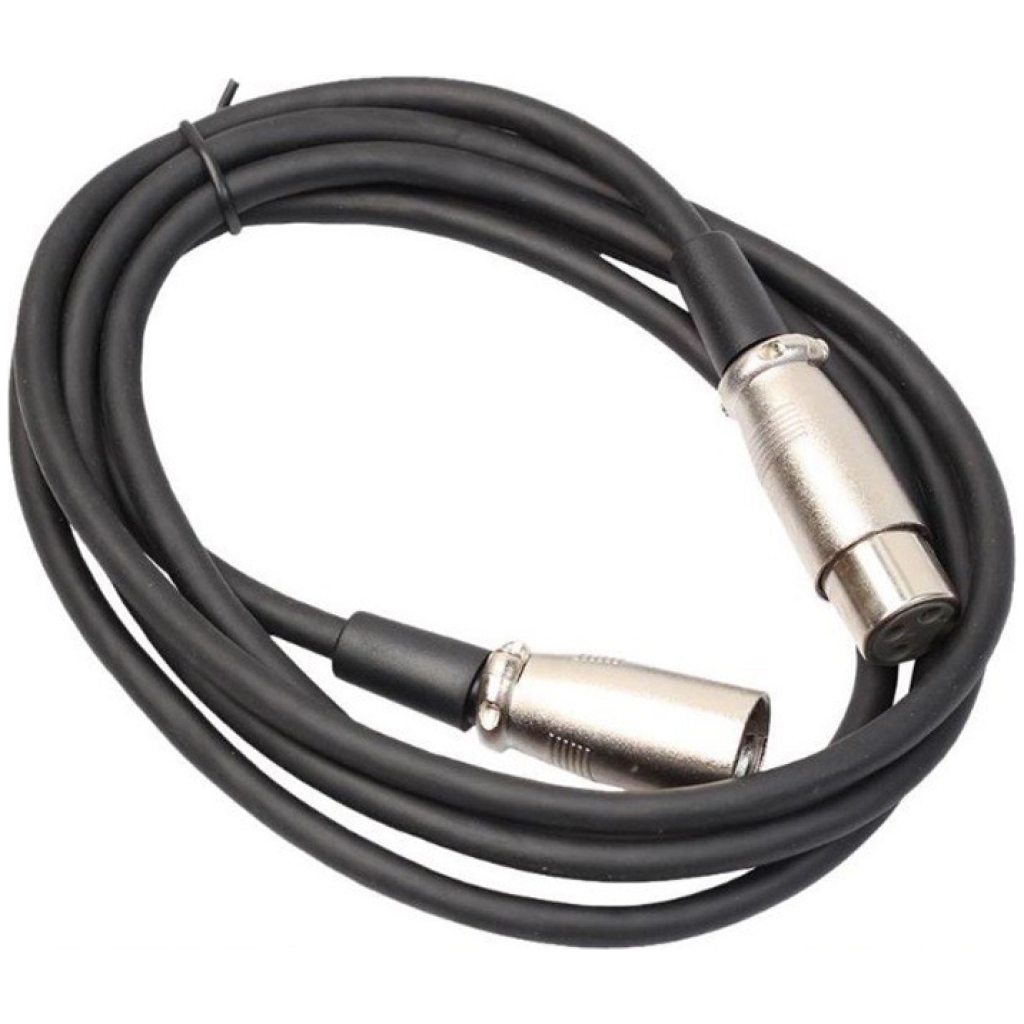

Conector XLR cu trei pini pentru microfon și sonorizare profesională
XLR – conexiuni profesionale

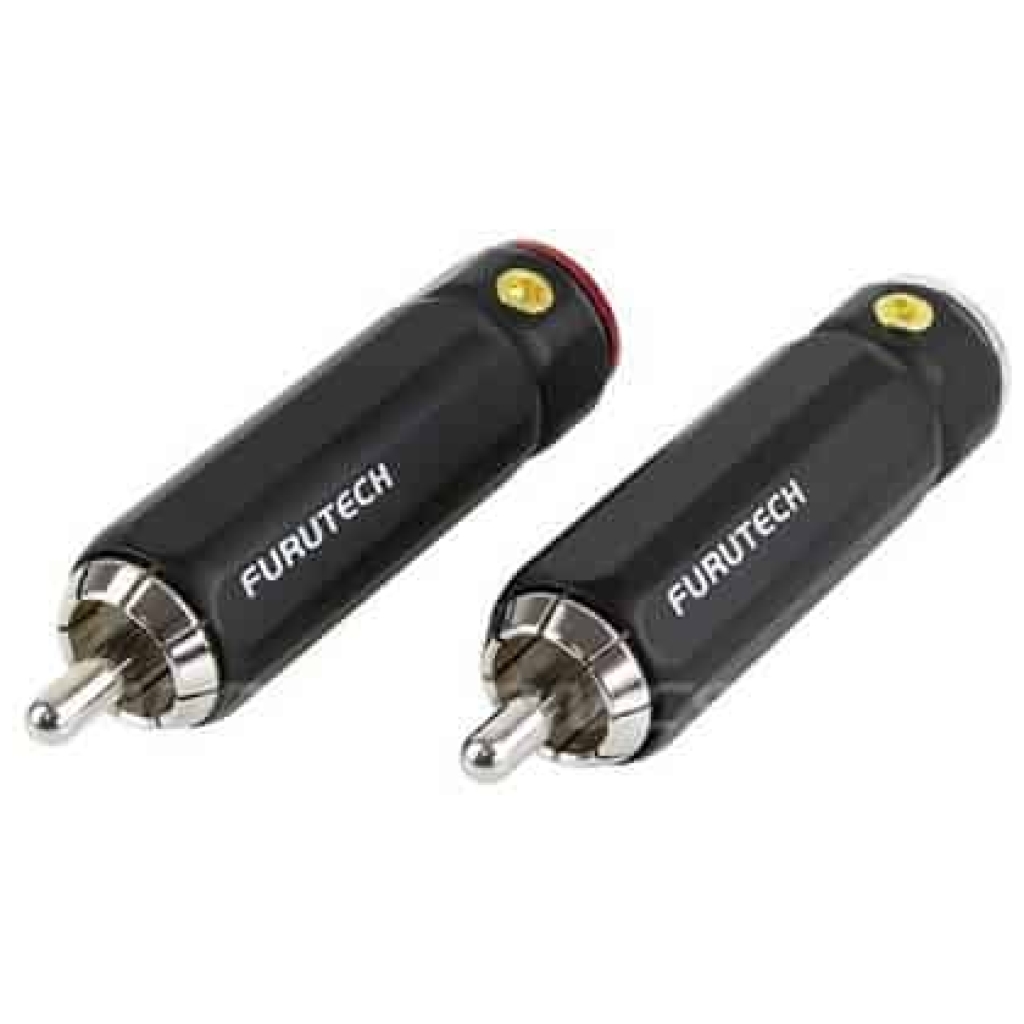

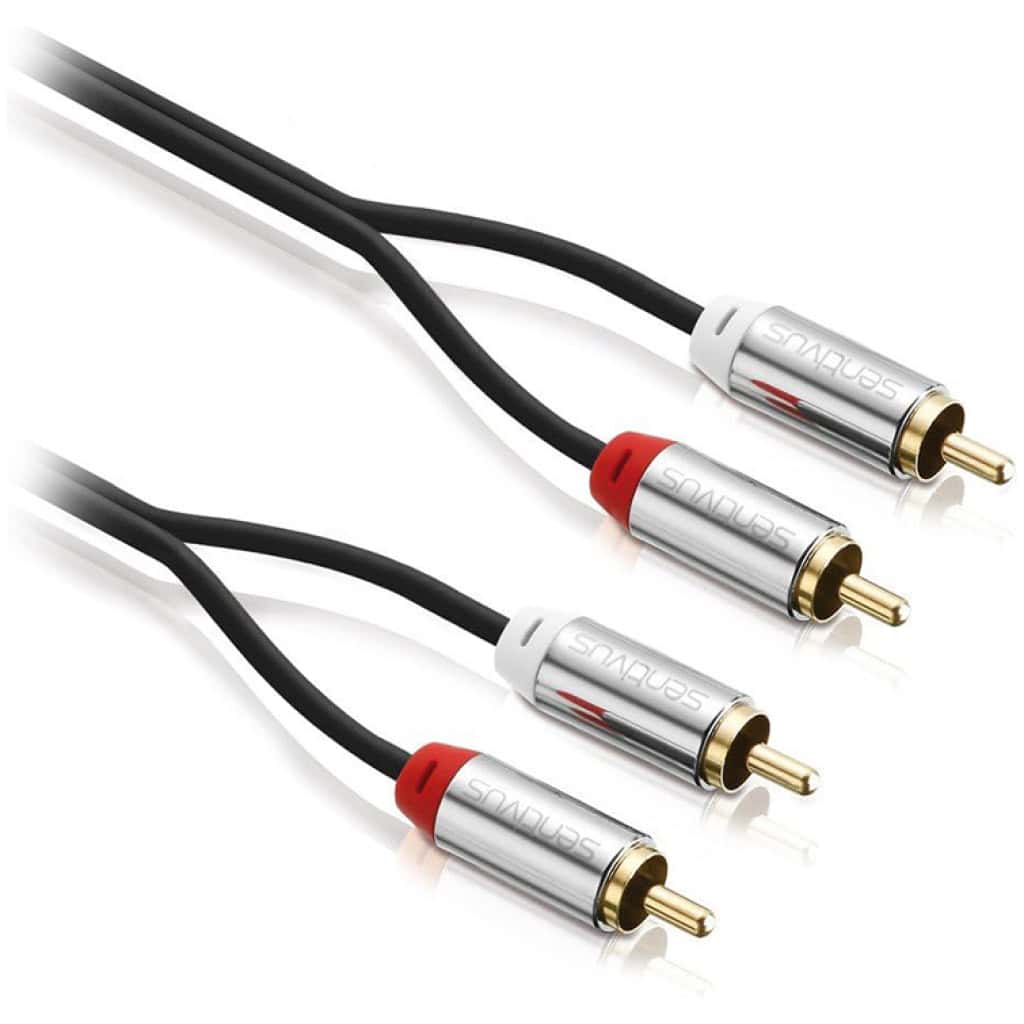

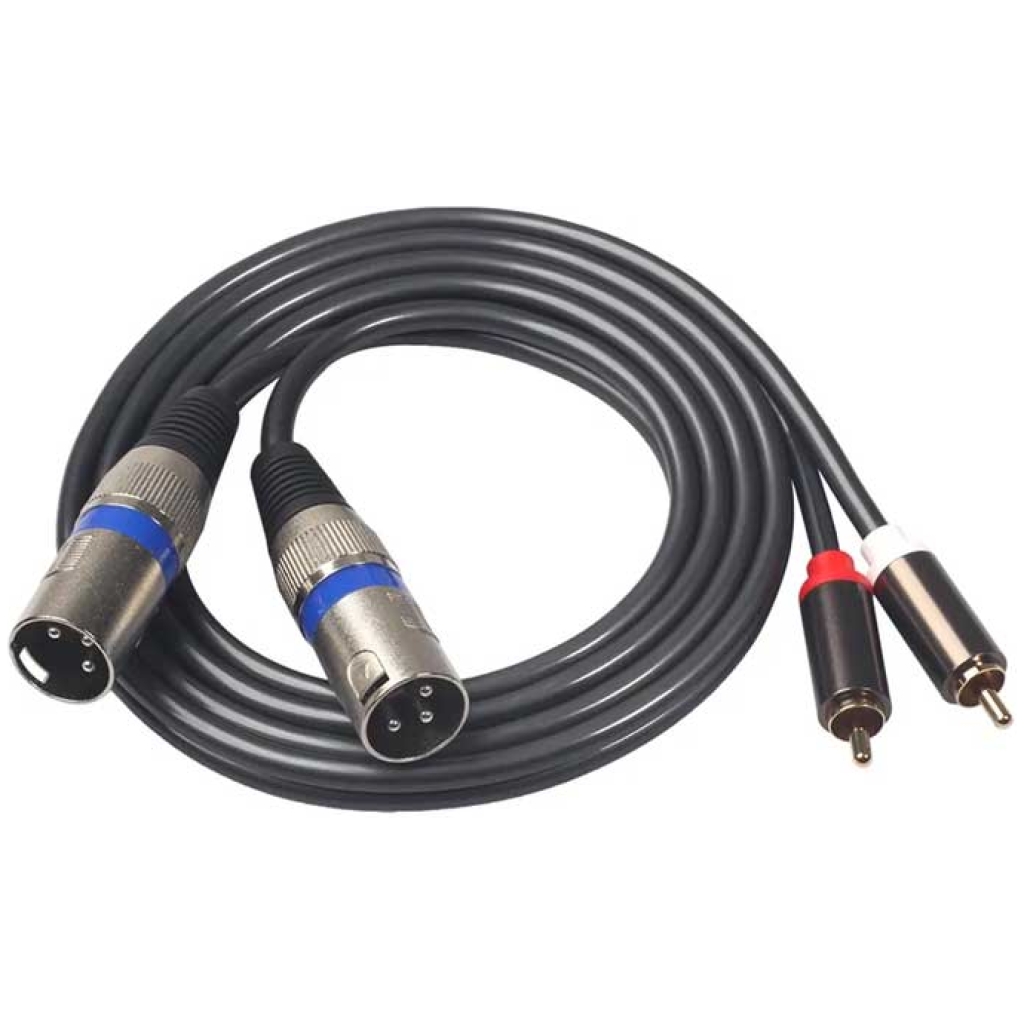

Cablu interconnect RCA pentru amplificator și surse Hi-Fi
RCA – surse și amplificatoare Hi-Fi

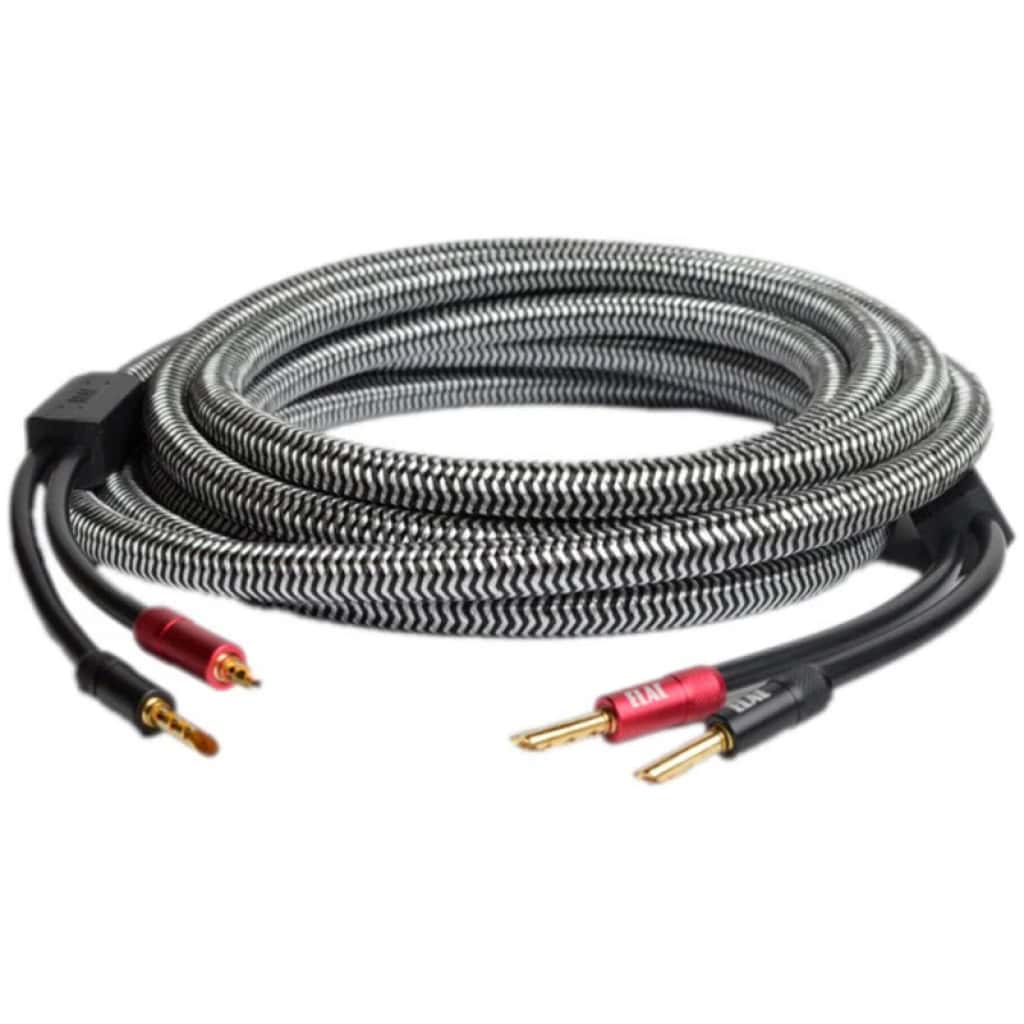

Cablu pentru conectarea boxelor pasive la amplificator
Cablu de boxe – ieșire amplificată

2. Materialele și construcția unui cablu audio

Două cabluri cu aceleași mufe pot diferi prin materialul conductorului, secțiune, ecranare, izolație, flexibilitate și calitatea contactelor. Un produs potrivit trebuie să îndeplinească cerințele electrice și mecanice ale instalației.

Conductori

Cupru, OFC și CCA

Cuprul are rezistență electrică mică și este alegerea uzuală pentru cabluri de boxe. OFC este un tip de cupru cu conținut redus de oxigen, dar marcajul OFC singur nu garantează un avantaj audibil. CCA (aluminiu placat cu cupru) are rezistență mai mare la aceeași secțiune și cere mai multă atenție la dimensionare.

Protecție

Ecranarea semnalului

Cablurile pentru microfoane, instrumente și semnale de linie au nevoie de ecranare și construcție potrivită. Împletitura metalică, folia și ecranul spiralat pot limita bruiajul. Cablul de boxe obișnuit nu necesită, în general, aceeași ecranare ca un cablu de microfon.

Mecanica

Izolație și mufe

Pentru utilizare mobilă contează mantaua flexibilă, protecția la îndoire și lipiturile sau sertizările corecte. Mufele cu blocare ajută la prevenirea deconectării accidentale. La instalațiile fixe se ține cont și de cerințele privind pozarea și siguranța la incendiu.

Lungime

Traseu și interferențe

Folosește lungimi realiste și evită traseele paralele lungi alături de alimentarea electrică, mai ales pentru semnalele nebalansate. Conexiunile balansate între echipamente compatibile sunt preferabile pe distanțe mai mari. Organizarea cablurilor reduce problemele și timpul de depanare.

Ce nu face un cablu: un model scump nu poate corecta acustica încăperii, distorsiunile unui amplificator sau poziționarea greșită a boxelor. Un cablu adecvat are rolul de a transporta corect semnalul și de a oferi siguranță și fiabilitate.

3. Cabluri Hi-Fi: Phono, Interconnect, boxe și digitale

Într-un sistem Hi-Fi, cablurile se aleg după sursa audio și tipul intrării. Un pickup, un CD player și un DAC pot avea conectori asemănători, dar nu transmit neapărat același nivel de semnal.

Cabluri Phono pentru pickup-uri

Doza unui pickup produce, în mod obișnuit, un semnal de nivel PHONO, care necesită preamplificare și corecție RIAA. Pickup-ul se conectează la intrarea PHONO a amplificatorului sau la un preamplificator phono separat. Dacă pickup-ul are preamplificator integrat, selectarea ieșirii LINE permite conectarea la AUX/LINE, conform manualului echipamentului.

Conexiunea poate folosi mufe RCA, dar PHONO și LINE nu sunt echivalente. Un cablu bine ecranat și suficient de scurt ajută la limitarea brumului; la unele doze MM contează și capacitatea totală a cablului și a intrării. Folosește firul GND dacă este prevăzut și recomandat. Vezi și gama de doze pickup.

Cabluri Interconnect RCA pentru CD player, DAC și amplificator

Un cablu Interconnect leagă sursele analogice de nivel LINE — de exemplu CD player, DAC sau streamer cu ieșire analogică — la amplificator ori preamplificator. Într-un sistem stereo sunt necesare canalele stânga și dreapta. RCA este, de regulă, o conexiune nebalansată: alege mufe ferme, ecranare potrivită și o lungime suficientă, fără exces.

Dacă vrei un cablu gata pregătit, consultă categoria cabluri audio cu mufe. Nu confunda un cablu RCA analogic de interconectare cu un cablu digital coaxial specificat la 75 Ω.

Cabluri pentru boxe Hi-Fi: banane, furci sau conductor dezizolat

Boxele pasive se leagă la bornele amplificatorului prin cablu dedicat pentru boxe. În sistemele Hi-Fi sunt obișnuite conexiunile cu fir dezizolat, banane sau papuci tip furcă, în funcție de borne. Verifică polaritatea (+/−), fixează bine contactele și nu permite firelor dezizolate să atingă terminalele alăturate.

Secțiunea corectă depinde de impedanța boxelor și de lungimea totală a traseului dus–întors. Vezi sugestiile orientative de mai jos și oferta de boxe Hi-Fi și amplificatoare Hi-Fi.

Cabluri digitale: optic Toslink, coaxial, USB, AES/EBU și Ethernet

Optic Toslink

Transmite audio digital S/PDIF prin fibră optică între porturi compatibile. Oferă izolare electrică între dispozitive; nu poate transmite orice format audio sau pe orice distanță fără limitări.

Coaxial digital

Transportă semnal S/PDIF electric, frecvent prin RCA sau BNC. Pentru interconectarea corespunzătoare se folosește cablu cu impedanță caracteristică nominală de 75 Ω.

USB Audio & Ethernet

USB poate lega computerul ori alte surse compatibile de un DAC. Ethernet conectează streamere sau alte dispozitive audio la rețeaua locală; nu înlocuiește automat o legătură analogică.

AES/EBU (AES3)

Standard digital utilizat mai ales în echipamente profesionale; o conexiune AES3 balansată folosește, în mod obișnuit, cablu de 110 Ω și conectori XLR compatibili.

Pentru sisteme cu conversie digital-analogică, poți consulta și categoria DAC-uri audio.

Cabluri de alimentare Hi-Fi

La alimentare contează compatibilitatea cu echipamentul, tensiunea și curentul nominal, conectorul, izolarea și împământarea atunci când este prevăzută. Un cablu de alimentare foarte scump nu garantează un sunet audibil mai bun. Nu elimina împământarea și nu modifica fișele pentru a remedia un brum; identifică mai întâi cauza problemei.

4. Cabluri audio profesionale pentru microfoane, DJ și boxe PA

XLR pentru microfoane, mixere și boxe active

Un cablu XLR cu 3 pini este o alegere frecventă pentru microfoane și pentru semnalul dintre mixer, procesor DSP și boxele active. La dispozitive cu intrări/ieșiri balansate, conexiunea poate reduce zgomotele comune induse pe cablu. Conectorul XLR singur nu garantează că semnalul este balansat; verifică specificațiile echipamentelor.

Pentru evenimente și utilizare repetată contează cablul flexibil, ecranarea și conectorii rezistenți. Vezi cabluri pentru microfoane și gama de boxe active.

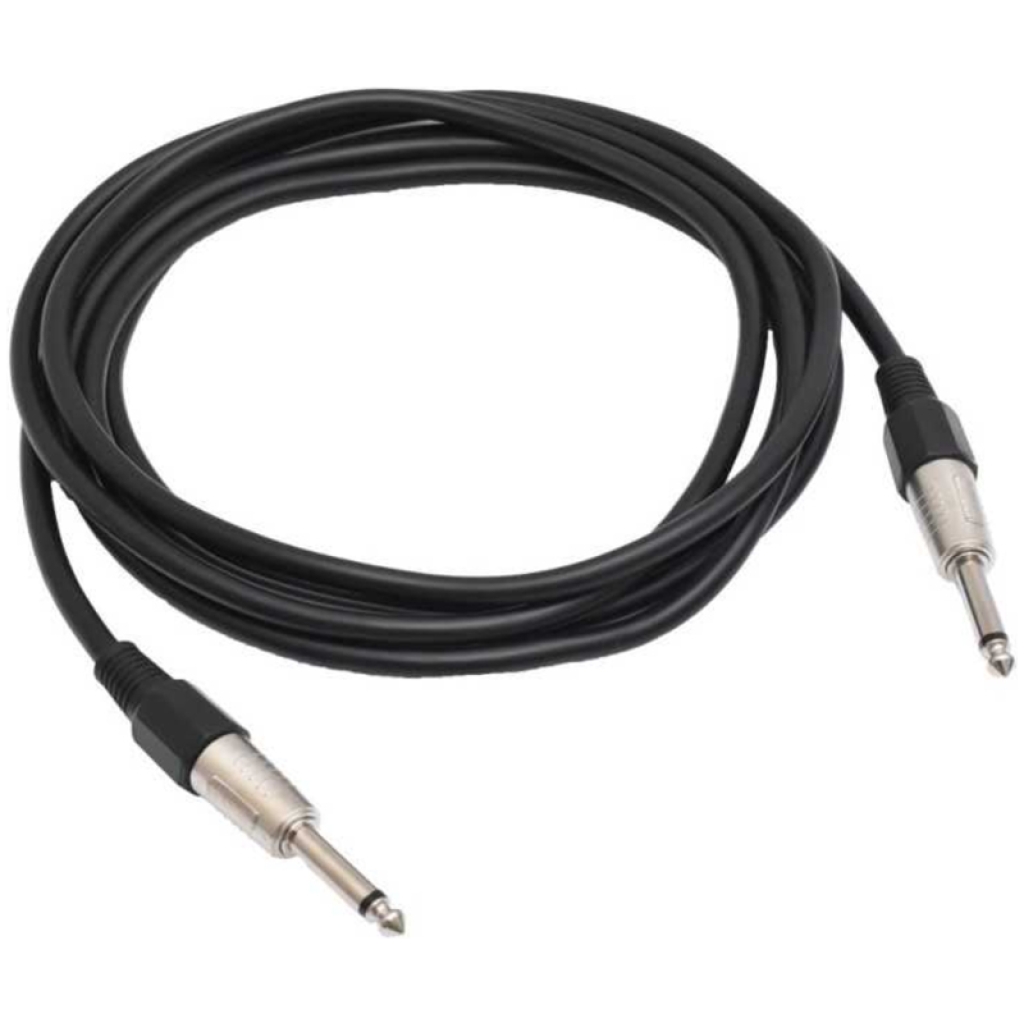

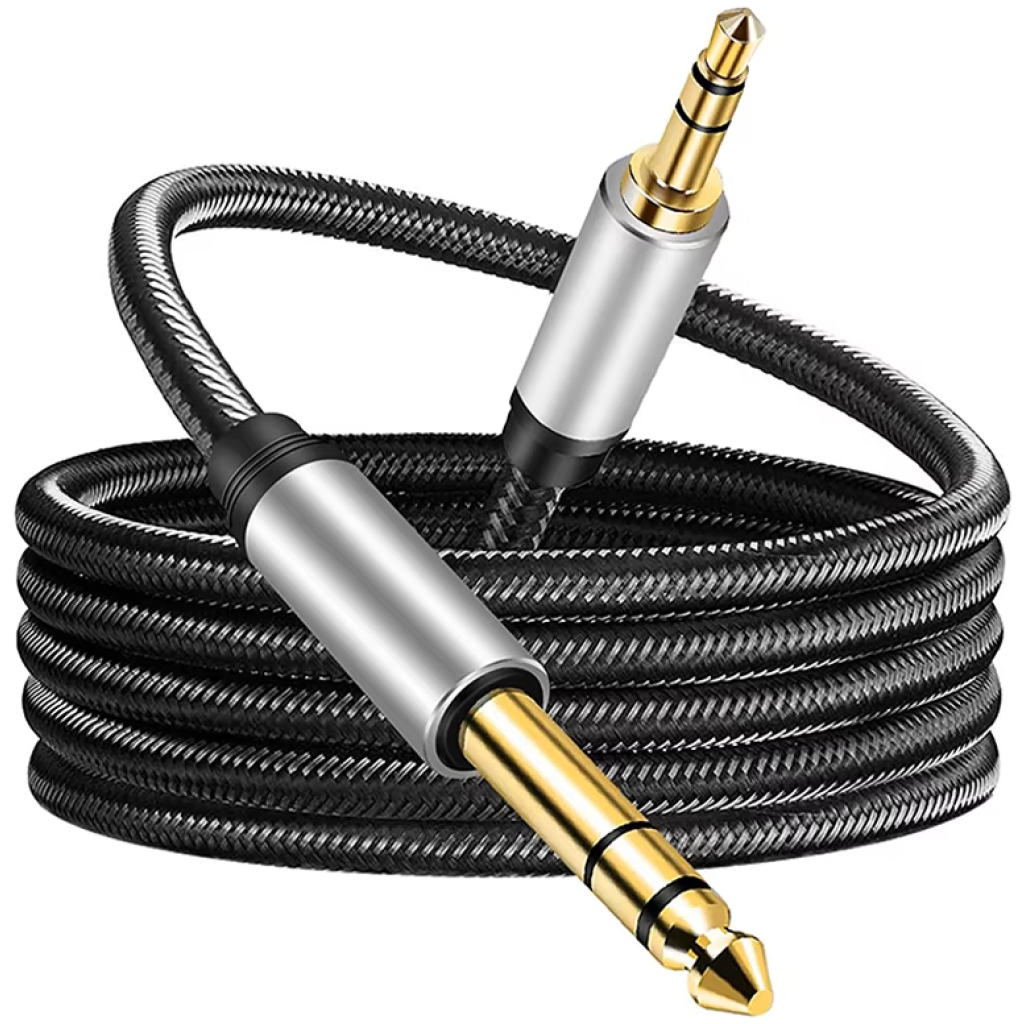

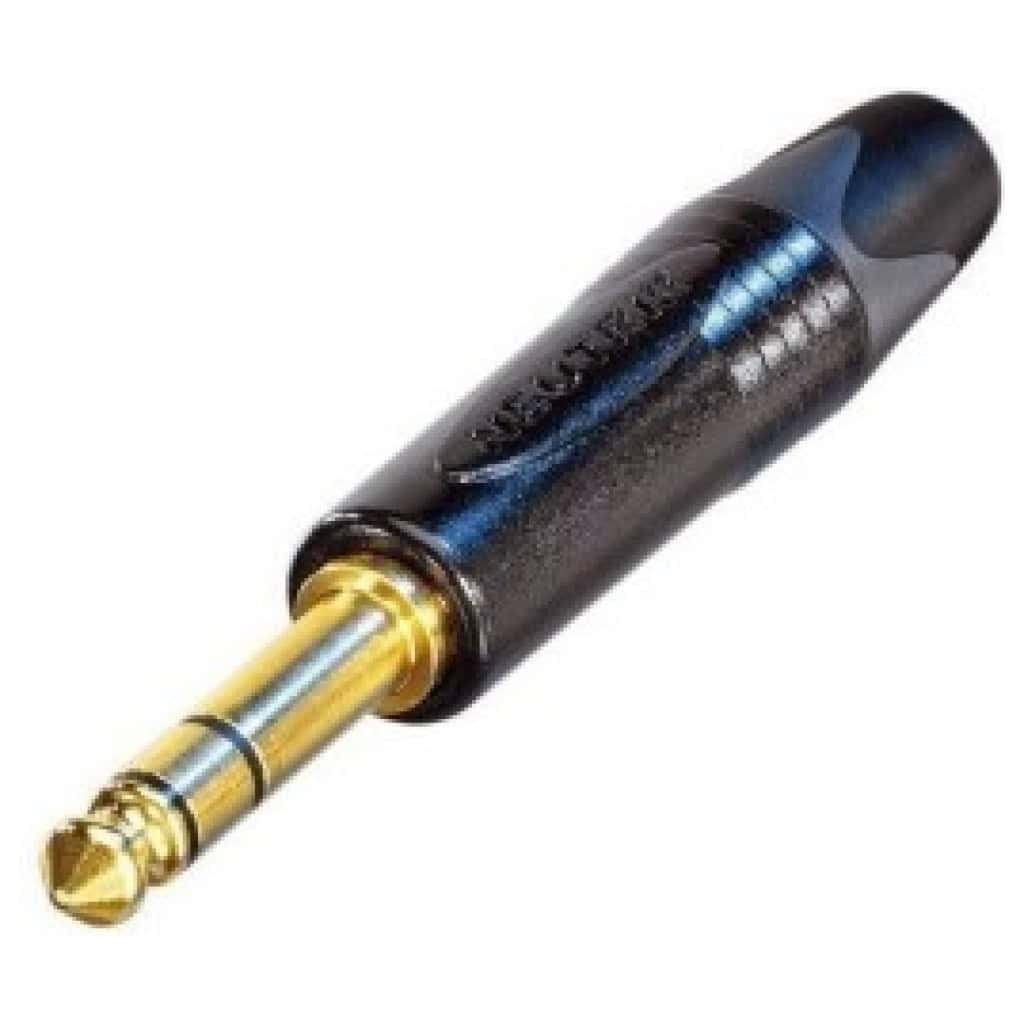

Jack TS și TRS pentru instrumente, interfețe și căști

TS este uzual pentru un semnal mono nebalansat, cum este ieșirea unei chitare electrice. TRS poate transporta un semnal mono balansat, un semnal stereo nebalansat sau altă configurație, în funcție de dispozitiv. Pentru instrumente cu impedanță ridicată și cabluri lungi, un DI Box poate ajuta la adaptarea conexiunii către mixer.

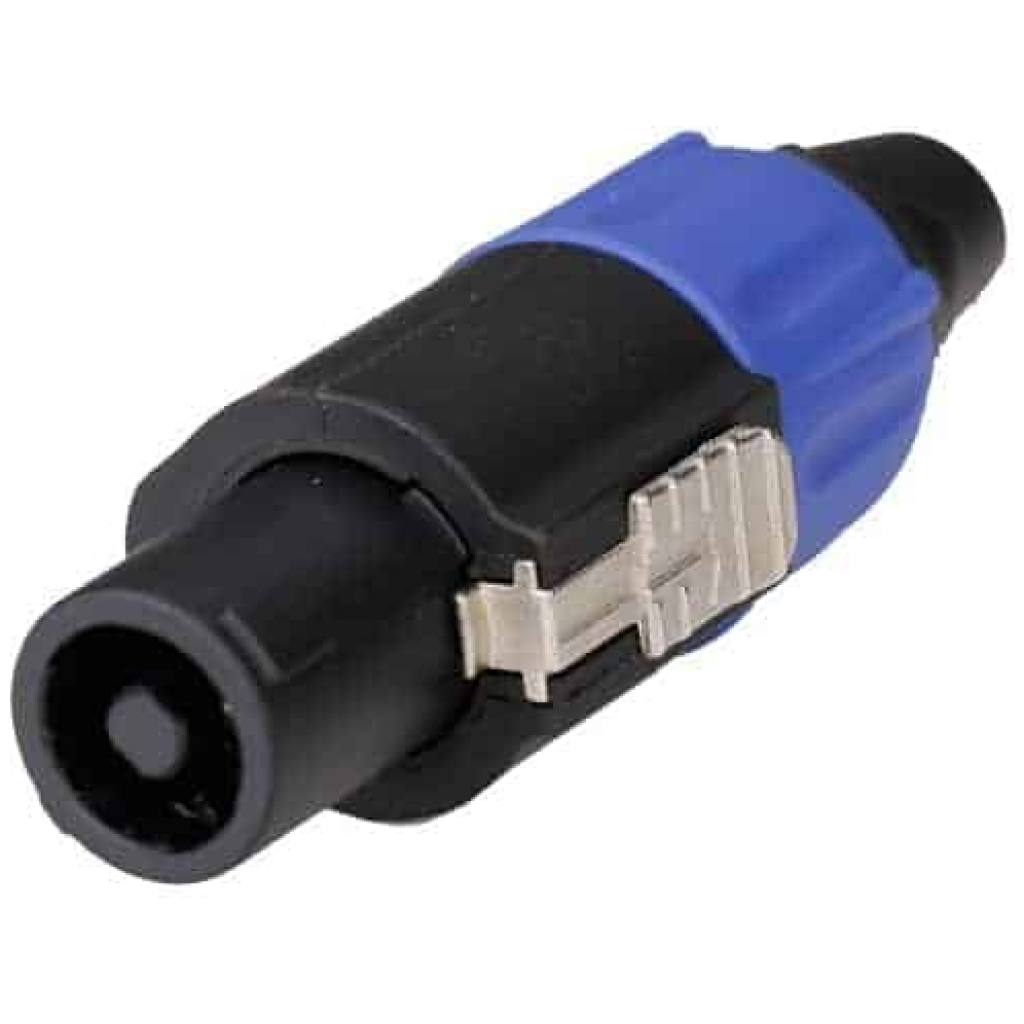

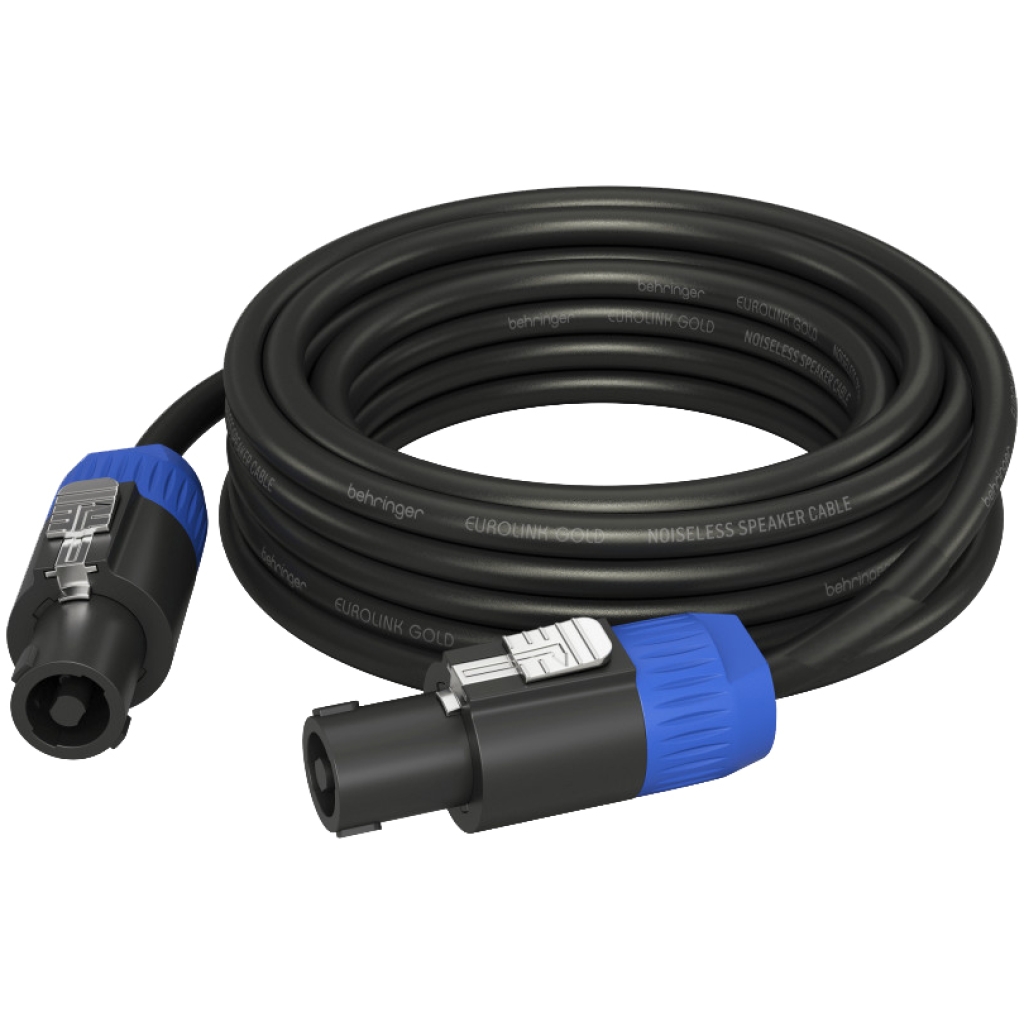

Speakon pentru boxe pasive și subwoofere PA

Conectorii Speakon/speakON sunt proiectați pentru ieșirile de putere ale amplificatoarelor și sunt folosiți des la boxe pasive, monitoare de scenă și subwoofere pasive. Blocarea mecanică este practică în aplicații live, dar polaritatea nu este protejată automat împotriva tuturor greșelilor de cablare. Respectă schema pinilor și configurația amplificatorului și a boxelor; un conector NL4 poate transporta mai multe circuite.

La instalații PA vezi și categoria cabluri pentru boxe echipate și boxe pasive profesionale.

Conexiuni 100V pentru sonorizare ambientală

În instalațiile de sonorizare 100V, cablul și traseul se dimensionează după puterea totală, lungime, pierderile admise și cerințele de instalare. Nu se aplică mecanic aceleași recomandări de secțiune ca pentru boxele Hi-Fi de 4–8 Ω. Pentru configurații dedicate, consultă categoria de sonorizare 100V.

5. Cum alegi corect un cablu audio: secțiune, lungime, ecranare

Începe prin a nota ce echipamente conectezi, ce porturi au, ce tip de semnal circulă și cât de lung este traseul. La cablurile de boxe pasive, rezistența electrică crește cu lungimea și scade cu secțiunea conductorului.

Ce secțiune alegi la cablurile pentru boxe?

Lungime aproximativă, într-un sens Punct de plecare pentru boxe pasive 4–8 Ω Observație
până la 5 m 1,5 mm² cupru De obicei suficient pentru aplicații domestice obișnuite
5–15 m 2,5 mm² cupru Rezistență mai mică, utilă mai ales la 4 Ω
peste 15 m 2,5–4 mm² sau calcul dedicat Se verifică pierderea admisă, impedanța și traseul

Valorile sunt orientative, nu o normă universală. Pentru puteri mari, boxe de impedanță mică, trasee lungi sau sisteme 100V, dimensionarea se calculează pentru instalația concretă. Cablul CCA necesită adesea o secțiune nominală mai mare decât cuprul la aceeași rezistență.

Cablu la metru sau gata mufat?

Cablu la metru

Util pentru instalații fixe, treceri prin tuburi și lungimi atipice. Permite alegerea conectorilor după instalare, dar mufarea trebuie realizată și verificată corect. Vezi cabluri audio la metru.

Cablu gata mufat

Potrivit pentru DJ, formații, sisteme Hi-Fi, studiouri și conectare rapidă. Alege exact mufele și lungimea necesare, verificând compatibilitatea. Vezi cabluri audio mufate.

Greșeli frecvente de evitat

  • Conectarea unei boxe pasive cu un cablu RCA/XLR de semnal în locul cablului de putere.
  • Conectarea unui pickup cu ieșire PHONO direct la AUX fără preamplificator phono.
  • Alegerea unui cablu de boxe prea subțire pentru distanța și impedanța instalației.
  • Presupunerea că o mufă TRS garantează un semnal balansat sau că toate mufele RCA au același rol.
  • Neglijarea ecranării, a contactelor și a separării traseelor de semnal de alimentarea electrică.
  • Alegerea exclusiv după preț, fără verificarea compatibilității și a utilizării prevăzute.

6. Exemple simple de conectare a unui sistem audio

Schema corectă depinde de echipamente și de ieșirile disponibile. Exemplele de mai jos arată tipul de cablu între componente; manualul fiecărui aparat rămâne referința pentru mufare și niveluri.

Boxe active pentru DJ sau evenimente

Microfon → XLR → Mixer → XLR/TRS balansat → Boxe active
La un sistem cu subwoofer activ, traseul poate fi Mixer → Subwoofer activ → Boxe active, dacă dispozitivele au ieșirile potrivite.

Boxe pasive profesionale

Microfon → XLR → Mixer → XLR/TRS → Amplificator → cablu de boxe / Speakon → Boxe pasive

Sistem Hi-Fi cu pickup și boxe de raft

Pickup (PHONO) → cablu Phono/RCA → Preamplificator PHONO → RCA LINE → Amplificator Hi-Fi → cablu de boxe → Boxe Hi-Fi

Preamplificatorul phono poate fi integrat în pickup sau amplificator; dacă este integrat, traseul se simplifică. Pentru un CD player cu ieșire analogică, conectarea se face de regulă prin RCA către o intrare LINE.

Home cinema cu subwoofer activ

TV → HDMI ARC/eARC → Receiver AV → cabluri de boxe → Boxe pasive
Receiver AV (Sub/LFE Out) → cablu RCA compatibil → Subwoofer activ

Vrei un ansamblu deja ales? Descoperă sisteme audio profesionale și sisteme audio Hi-Fi, apoi verifică lista conexiunilor din fișa fiecărui produs.

7. Întrebări frecvente despre cabluri audio

Răspunsuri rapide la cele mai frecvente nelămuriri despre cabluri audio pentru casă, studio și scenă.

Care este diferența dintre un cablu XLR și un cablu Jack?

XLR este un tip de conector folosit frecvent la microfoane și semnal balansat. Jack există în variante TS și TRS, cu utilizări diferite: TS este adesea mono nebalansat, iar TRS poate fi mono balansat sau stereo. Tipul conexiunii depinde de dispozitiv, nu doar de forma mufei.

Ce cablu audio folosesc pentru un microfon?

Pentru multe microfoane profesionale cu ieșire XLR se folosește un cablu XLR ecranat, de obicei XLR mamă–tată. Verifică intrarea mixerului, alimentarea phantom când este necesară și lungimea traseului.

Pot conecta boxe pasive cu un cablu RCA sau XLR?

Nu este recomandat să folosești cablu de semnal obișnuit pentru ieșirea amplificată către boxe pasive. Folosește cablu de boxe dimensionat pentru curent și conectori compatibili, precum borne sau Speakon.

Un pickup are nevoie de cablu Phono sau RCA?

Mufa poate fi RCA în ambele cazuri, dar contează dacă ieșirea pickup-ului este PHONO sau LINE. Ieșirea PHONO cere o intrare sau un preamplificator phono adecvat, iar unele pickup-uri necesită și conectare GND.

Ce secțiune de cablu aleg pentru boxe de 4 sau 8 ohmi?

Depinde în primul rând de lungime, impedanță și putere. Pentru trasee scurte, 1,5 mm² cupru poate fi adecvat; la 5–15 m se folosește frecvent 2,5 mm², iar pentru distanțe mai mari este preferabil un calcul dedicat.

Un cablu Hi-Fi mai scump îmbunătățește automat sunetul?

Nu. Cablurile diferă în rezistență, ecranare, construcție și fiabilitate, dar prețul singur nu garantează o îmbunătățire audibilă. Prioritizează compatibilitatea, calitatea contactelor și specificațiile potrivite aplicației.

Este același lucru cablul RCA analogic și cel coaxial digital?

Pot utiliza mufe RCA similare, însă pentru conexiunile digitale S/PDIF coaxiale se recomandă cablu de 75 Ω. Verifică marcajele și manualele echipamentelor.

Merită cablul audio la metru?

Da, pentru instalații fixe, lungimi personalizate și trasee prin tuburi. Pentru utilizare mobilă sau conectare rapidă, cablurile gata mufate sunt de obicei mai comode.

Alege cablul potrivit din oferta Noiz.ro

Găsești cabluri pentru microfoane, instrumente, boxe, sisteme Hi-Fi și sonorizare profesională, plus conectori și accesorii. Compară tipul de semnal, lungimea și mufele înainte de achiziție.

Vezi cablurile audioVezi conectica audio

Concluzie: un cablu audio potrivit înseamnă conexiune compatibilă, transmisie corectă și fiabilitate pe termen lung. Pentru instalații mai complexe, proiectarea traseelor și verificarea echipamentelor sunt la fel de importante ca alegerea cablului.
